Vados y Bordillos
Es un elemento de forma prismática, macizo y con una sección transversal condicionada por el uso de las superficies exteriores de distinta naturaleza a las que delimita.
Son las zonas que modifican su estructura mediante planos inclinados que comunican niveles diferentes. Se dividen en vados peatonales y vados para vehículos
Una escalera consiste en una secuencia de huellas y contrahuellas con unas proporciones entre ellas para facilitar un paso confortable al peatón. Las cunetas y canales se utilizan para la conducción o canalización de aguas superficiales por una depresión.
La orden VIV/561/2010, del 1 de febrero, por la cual se desarrolla el documento técnico de condiciones básicas de accesibilidad y no discriminación para el acceso y utilización de espacios públicos urbanizados, establece los criterios a seguir para la construcción de vados:
Establece la obligación de disponer de una franja de pavimento táctil indicador direccional de una anchura de 80 cm entre la línea que materializa físicamente el límite edificado del suelo y el inicio del vado peatonal. Se colocará sobre el vado una franja de 60 cm de fondo de pavimento táctil de botones a lo largo de la línea de encuentro entre el vado y la calzada.
Ver Pavimentos Tactile
Bordillo recto

barcelona
100 x 23 x 24 cm
t1
100 x 12 x 20 cm
t2
100 x 12 x 25 cm

t3
100 x 17 x 28 cm
t5
100 x 22 x 30 cm
Bordillo especial

tr13
50 x 25 x 13 cm
tr37
50 x 37 x 25 cm
tr20
50 x 20 x 20 cm

tr25
50 x 25 x 28 cm
tr30
50 x 30 x 20 cm
Bordillo de jardín

tj7
50 x 7 x 25 cm
tj8
100 x 8 x 20 cm
p2
100 x 8 x 20 cm
p1
100 x 8 x 20 cm
f8
100 x 8 x 20 cm
f8 a 112, f8 a 92,
f8 a 82, f8 a 72
112 / 92 / 82 / 72 x 8 x 20 cm

tj15
100 x 15 x 30 cm
t2p
100 x 15 x 25 cm
f15
100 x 15 x 30 cm
tj20p
100 x 20 x 20 cm
Bordillo escuadra

ESCUADRA
CONVEXA
Para bordillo t2 / t3 / t5

ESCUADRA
CÓNCAVA
Para bordillo t2 / t3 / t5
Bordillo imbornal

IMBORNAL
Para t2
100 x 15 x 25 cm
IMBORNAL
Para t3
100 x 17 x 28 cm

IMBORNAL
Para t5
100 x 22 x 30 cm

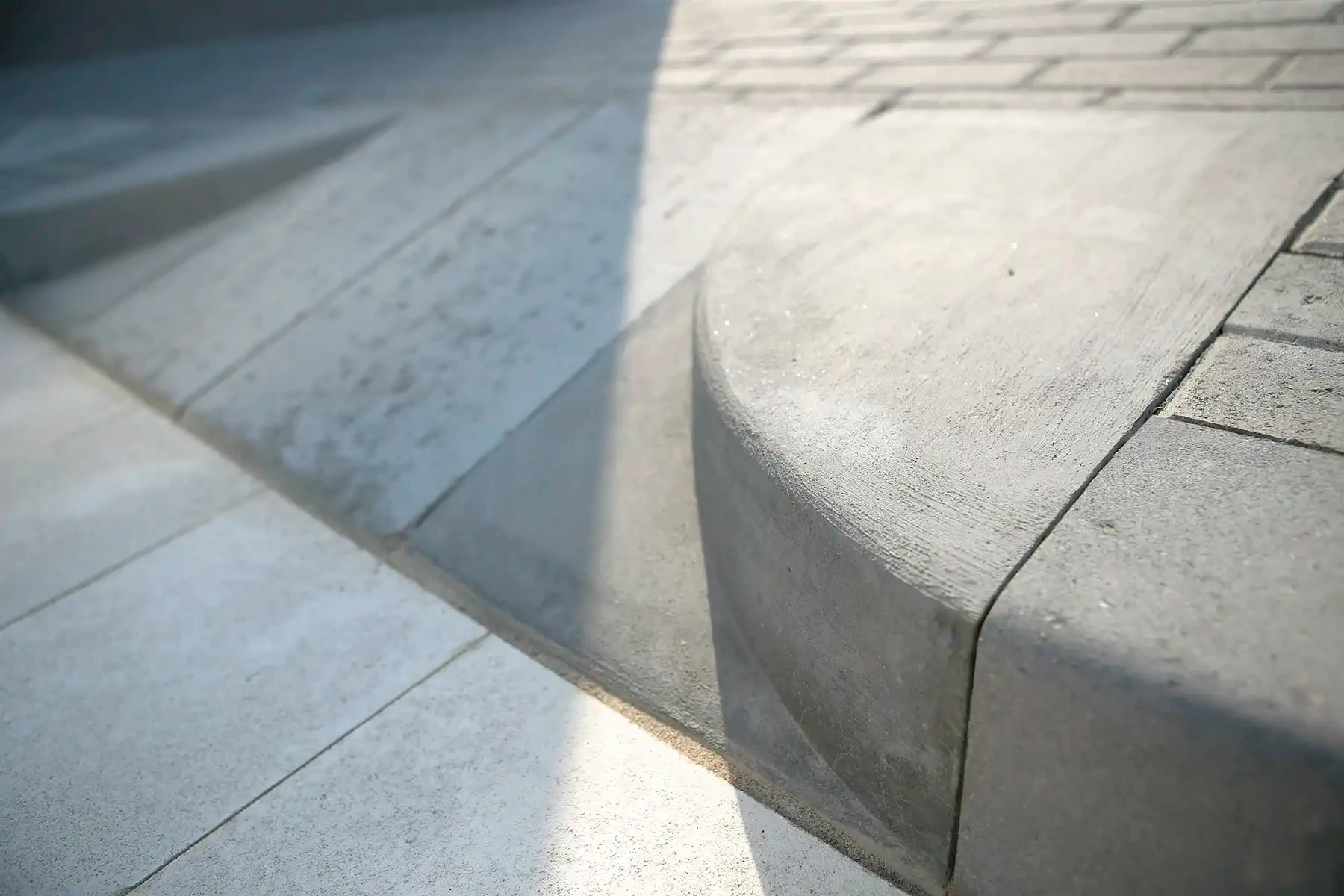

VADO VEHíCULOS

v57vg lateral derecho
para bordillo t2, t3, t5
40 x 57 x 25 cm
v57vg lateral izquierdo
para bordillo t2, t3, t5
40 x 57 x 25 cm
v57vg central
para bordillo t2, t3, t5
40 x 57 x 25 cm
v57vg placa central
para bordillo t2, t3, t5
40 x 59 x 10 cm
v17 lateral derecho
para bordillo t3
50 x 17 x 28 cm
v17 lateral izquierdo
para bordillo t3
50 x 17 x 28 cm
v17 central
para bordillo t3
50 x 17 x 28 cm
v25 lateral derecho
para bordillo t3
50 x 25 x 28 cm
v25 lateral izquierdo
para bordillo t3
50 x 25 x 28 cm
v25 central
para bordillo t3
50 x 25 x 28 cm

v35 lateral derecho
para bordillo t2, t3, t5
40 x 35 x 25 cm
v35 lateral izquierdo
para bordillo t2, t3, t5
40 x 35 x 25 cm
v35 central
para bordillo t2, t3, t5
40 x 35 x 25 cm
v40 lateral derecho
para bordillo t2, t3, t5
40 x 40 x 30 cm
v40 lateral izquierdo
para bordillo t2, t3, t5
40 x 40 x 30 cm
v40 central
para bordillo t2, t3, t5
40 x 40 x 30 cm
v60 lateral derecho
para bordillo t2, t3, t5
40 x 60 x 28 cm
v60 lateral izquierdo
para bordillo t2, t3, t5
40 x 60 x 28 cm
v60 central
para bordillo t2, t3, t5
40 x 60 x 28 cm
v60 placa central
para bordillo t2, t3, t5
40 x 62 x 10 cm

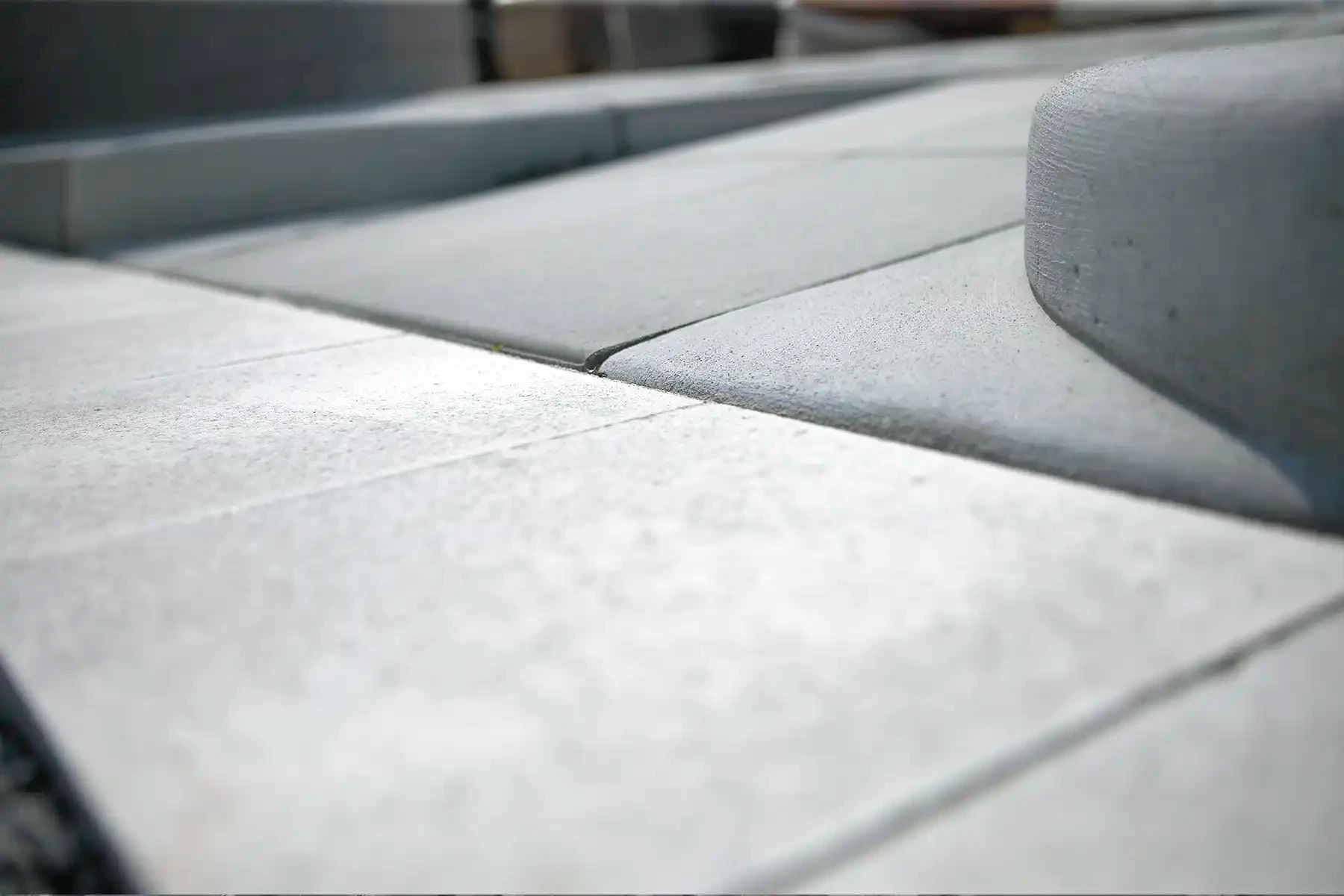

VADO PEATONAL

v57pg lateral derecho
para bordillo t2, t3, t5
40 x 57 x 25 cm
v57pg lateral izquierdo
para bordillo t2, t3, t5
40 x 57 x 25 cm
v57pg lateral T derecho
para bordillo t2, t3, t5
40 x 60 x 25 cm
v57pg lateral T izquierdo
para bordillo t2, t3, t5
40 x 60 x 25 cm
v57pg media central
para bordillo t2, t3, t5
40 x 60 x 10 cm
v57pg media central
para bordillo t2, t3, t5
40 x 57 x 10 cm

v120 lateral derecho
para bordillo t2, t3, t5
40 x 57 x 28 cm
v120 lateral izquierdo
para bordillo t2, t3, t5
40 x 57 x 28 cm
v120 lateral T
para bordillo t2, t3, t5
40 x 60 x 20 cm
v120 media central
para bordillo t2, t3, t5
40 x 60 x 10 cm
v120 media central
para bordillo t2, t3, t5
40 x 57 x 10 cm
CUNETAS

cuneta r4
50 x 30 x 13 cm

cuneta r6
60 x 40 x 12 cm
PELDAÑO p51

p51
40 x 36 x 15 cm
